某區域大氣網格化管理精準決策信息系統方案



一、項目背景

“十三五”環境保護規劃應該在全面建成小康社會目標下，緊緊圍繞改善環境質量、保障公眾健康、生態功能良好、環境安全穩定這樣4個領域去設計。要實現環境保護與民生改善相結合、經濟發展與環境保護相協調、人與自然和社會相和諧、國內與國際保護相統籌。要把環境保護作為生態文明建設主戰場主陣地考慮，把環境保護作為提升國際競爭力重要途徑，著力為國家三大戰略新布局(“一路一帶”、長江帶、京津冀協同發展)的綠色發展提供保障。

到2020年，二氧化硫、氮氧化物排放總量分別比2015年下降15%以上；PM2.5未達標地級及以上城市濃度比2015年下降18%以上，地級及以上城市空氣質量?jī)?yōu)良天數比率達到80%，重度及以上污染天數比率比2015年下降25%以上；提前完成“十三五”目標任務的省份，要保持和鞏固改善成果；尚未完成的，要確保全面實現“十三五”約束性目標；北京市環境空氣質量改善目標應在“十三五”目標基礎上進一步提高。

“網格化”模式作為當前生態環境保護建設智慧環保行之有效、行之高效的新型管理模式，為了更好的借鑒網格化模式管理生態環境保護網格化管理工作，實現生態環境保護工作“區域全覆蓋，管理無死角”的目標。建設全省統一的生態環境保護網格化管理系統。省級管理系統市縣、鄉鎮、相關委局互聯互通，共享生態環境保護事件數據，通過環境監控探頭自動監測、環保網格員的移動巡查、等方式，能夠及時發現全省大氣污染及其它污染相關管理事件，并通過網格所屬進行職責定位，轉發到相應的事件發生鄉鎮進行事件處理，實現了“管理對象全覆蓋，案件處置到基層”的要求。如果遇見疑難案件、重大案件，平臺能夠第一時間組織相關省級部門進行會商處置，共同辦理案件。在各節點的事件辦理過程和辦結結果，也會第一時間同步到省級平臺，實時展示辦理情況，提供領導研判分析。各單位基于統一的網格化管理平臺，真正做到部門聯動，協同處理。確保事件的處理效率和辦理效率。實現“第一時間發現、第一時間調度，第一時間處理，第一時間監督考評”。由此可見，建設國家、省、市級排污監管平臺尤為重要。

二、項目概述

2.1系統架構

大氣網格化精準決策系統主要是采集、存儲、處理、審核、統計、分析、展示SO₂、NO₂、O_3、CO等微型空氣站和PM2.5、PM10揚塵監測儀等的實時環境空氣質量原始監測數據，其工作原理是：傳感器和監測儀將多路測試信號按序通過接口協議進入無線通訊節點設備的傳輸通道，經避雷處理后輸入到單元內數據采集器，采集器將采集的數據經過無線數據傳輸終端通過TCP/IP網絡傳入到大氣網格化在線監測系統，系統按照《國家空氣監測網子站監測數據報送傳輸協議》規定的內容接收和存儲子站上傳的監測數據，將接收到的數據進行解析、存儲、處理、審核及上傳等處理工作，以及在平臺上進行數據統計、分析和展示。



2.2建設目標

為推進某省級生態環境保護工作，加強生態環境保護網格化建設，構建某省生態環境保護網格化管理信息系統，充分運用移動互聯網、物聯網、大數據、云計算等智慧化、信息化手段，在現有的基礎上，通過系統集成、資源整合、信息共享，實現部門、鄉鎮、企業生態環境保護信息化資源互聯互通，協同聯動，建立科學、高效、統一的生態環境保護信息化監管體系，推動落實生態環境保護鄉鎮屬地管理責任、部門行業監管責任、企業社會主體責任，努力在生態環境保護監管模式創新方面走在全國前列。

通過構建某省生態環境保護網格化管理信息系統，按照“屬地管理、分級負責、無縫對接、全面覆蓋、責任到人”的原則，實現省級、市級、鄉鎮、重點污染源四級網絡生態環境保護管理信息共享，以政府為責任主體，明確相關部門環境監管職能，在全省行政區域建立“橫向到邊、縱向到底”的網格化環境監管體系。形成統一調度指揮、監督有力、分工明確、責任到位、反應快速、處置及時、運轉高效的某生態環境保護網格化管理新體系，通過體系的建立和實施，推動環境監管關口前移，觸角向下延伸，實現對各自環境監管區域和內容的全方位覆蓋、無縫隙管理，做到環境監管不留死角、不留盲區、不留隱患，發揮積極的示范效應，為將網格化管理模式拓展到環境管理其他領域奠定堅實基礎，為環境管理、服務和決策提供有力技術支撐，達到保障區域環境安全的目的。最終通過本方案可以實現大氣污染防治的“精確監測、精準預測、精密溯源、精妙控制”，破解減排企業一刀切的困局，為省級可持續發展尋求出路，提供量化決策支持，從容應對重大事件環境保障，幫助地方政府改善環境空氣質量，提升環境質量排名。

三、布點方案

3.1行政區劃網格監測

根據省級行政區域相應布設微型空氣站，監測PM2.5、PM10、SO₂、NO₂、CO、O₃及氣象五參數，用以對行政區空氣質量考評，同時每日、旬、月發布各個區域空氣質量排名（并以短信方式發送給相關負責人），對空氣質量排名落后的網格環保負責人進行約談或問責，督促其落實屬地監管責任。

3.2行政區域設備布設

點位布設根據環境空氣質量監測點位布設技術規范實行，該標準適用于國家和地方各級環境保護行政主管部門對環境空氣質量監測點位的規劃、設立、建設及管理；布設點位分為環境空氣質量評價城市點、環境空氣質量評價區域點,環境空氣質量背景點、污染監控點、路邊交通點。

3.3監測項目

環境空氣質量評價城市點的監測項目依據GB3095-2012確定，分為基本項目和其他項目。

環境空氣質量評價區域點、背景點的監測項目除GB3095-2012中規定的基本項目外，由國務院環境保護行政主管部門根據國家環境管理需求和點位實際情況增加其他特征監測項目，包括濕沉降、有機物、溫室氣體、顆粒物組分和特殊組分等。

監測基本項目：二氧化硫（SO2）、二氧化氮（NO2）、一氧化碳（CO）、臭氧（O3）、可吸入顆粒物（PM10）、細顆粒物（PM2.5）；

其他項目：二氧化碳（CO2）、甲烷（CH4）、氧化亞氮（N2O）、六氟化硫（SF6）、氫氟碳化物（HFCs）、全氟化碳（PFCs）等。

污染監控點和路邊交通點可根據監測目的及所針對污染源的排放特征，可省級相關部門根據行政主管部門環境情況確定監測項目。

3.6點位管理

環境空氣質量監測點共分為省、市、縣、鄉鎮四級，分別由同級環境主管部門負責管理。上級環境空氣質量監測點位可根據環境管理需要從下級環境空氣質量監測點位中選取。

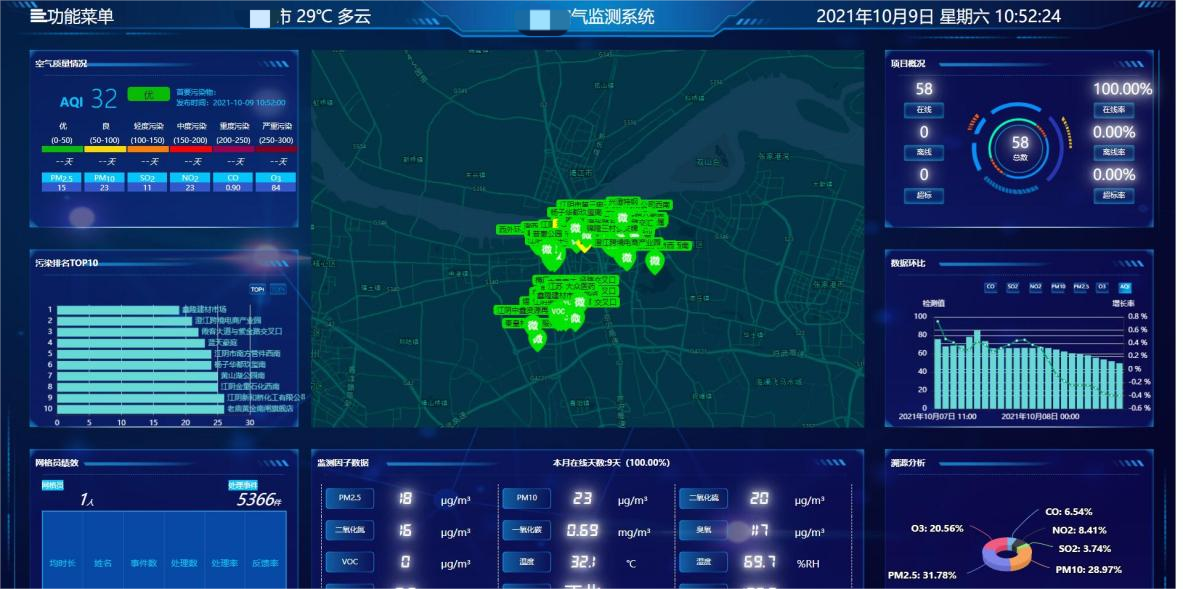

四、系統平臺

大氣網格化精準決策系統主要是采集、存儲、處理、審核、統計、分析、展示SO2、NO2、O3、CO、TVOC、PM2.5、PM10、氣象五參數等參數的實時環境空氣質量原始監測數據通過構建某省生態環境保護網格化管理信息系統，按照“屬地管理、分級負責、無縫對接、全面覆蓋、責任到人”的原則，實現省級、市級、鄉鎮、重點污染源四級網絡生態環境保護管理信息共享，以政府為責任主體，明確相關部門環境監管職能，在全省行政區域建立“橫向到邊、縱向到底”的網格化環境監管體系。

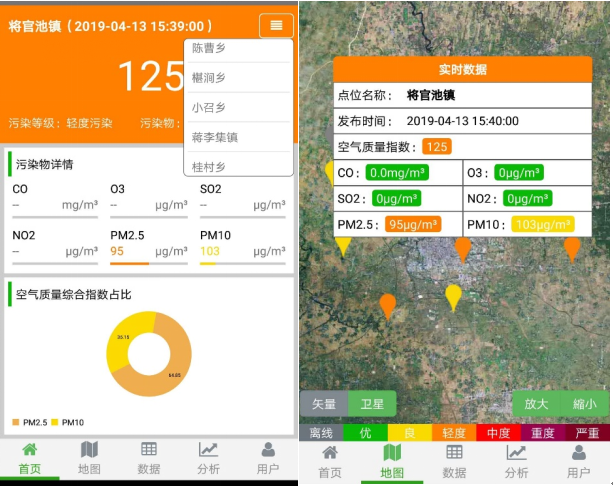

目前，手機移動互聯網、移動設備已不斷普及，通過最新的app/小程序技術，將移動端和系統平臺的數據進行對接，可以隨時隨地做數據報表查詢和分析，移動終端設備功能與PC端一致、友好、易用，從而做出最及時的決策。

五、設備簡介

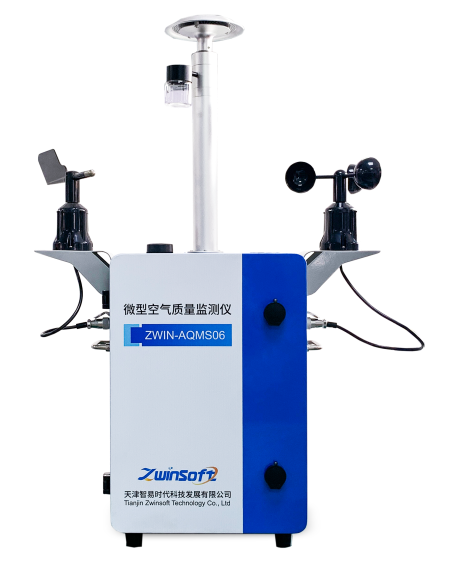

ZWIN-AQMS06微型空氣站是我公司推出的一款用于提供室外空氣污染物實時、準確檢測經濟型產品，以“測-控”為核心，分別利用電化學法原理的氣體傳感器與激光散射法原理的顆粒物傳感器對SO2、NO2、CO、O3、PM2.5、PM10等被監測物質進行實時監測，同時系統集成氣象模塊對監測環境中的溫度、濕度等氣象參數進行同步監控現場實時環境，設備可以給網格化平臺提供強大的數據基礎，而且能根據現場進行校，確保其具有最佳的可追溯性。

本產品是一套產品結構緊湊，集成氣體（SO2、NO2、CO、O3）、氣象（風速、風向、溫度、濕度、氣壓）、及顆粒物（PM2.5、PM10）等多種分析監測模塊，同時顯示多項數值的濃度值。內置大容量的數據存儲單元可實現海量數據的存儲；監測數據可通過有線或無線傳輸方式，可實現系統遠程控制，自動發送到中心系統平臺。

氣體進氣采用泵吸式，即在儀器內部配置一個微型真空泵，使電源帶動微型氣泵對待測區域的氣體進行抽氣采樣，氣體先經過過濾器除塵除濕，然后經氣體分流器一分為四進入不同的傳感器進行檢測，傳感器所產生的信號等經處理后，同時保存數據且通過RS485串口送至數據中心；各氣體檢測互不影響，響應速度快、靈敏度高。



六、其他可選設備

無人機載微型空氣質量監測儀是一款高度集成化、智能型輕便傳感器組件，用于提供搭載無人機進行區域內污染物實時、準確監測的經濟型、輕便型產品。以“測-控”為核心，分別對環境氣體和無人機巡航進行實時監測，同步無人機監控?cái)z像組合，實現現場實時環境污染因子采集，傳輸，通過操作軟件進行統一集成管理，為環境污染督查、監督檢查及相關部門緊急監察提供有效的監測工具。

微型空氣質量監測系統是一款采用擴散式采樣方法進行環境空氣監測的微型站，氣體采樣監測與供電傳輸模塊單獨進行，可采用太陽能節能供電，降低能耗，也可選擇市電。

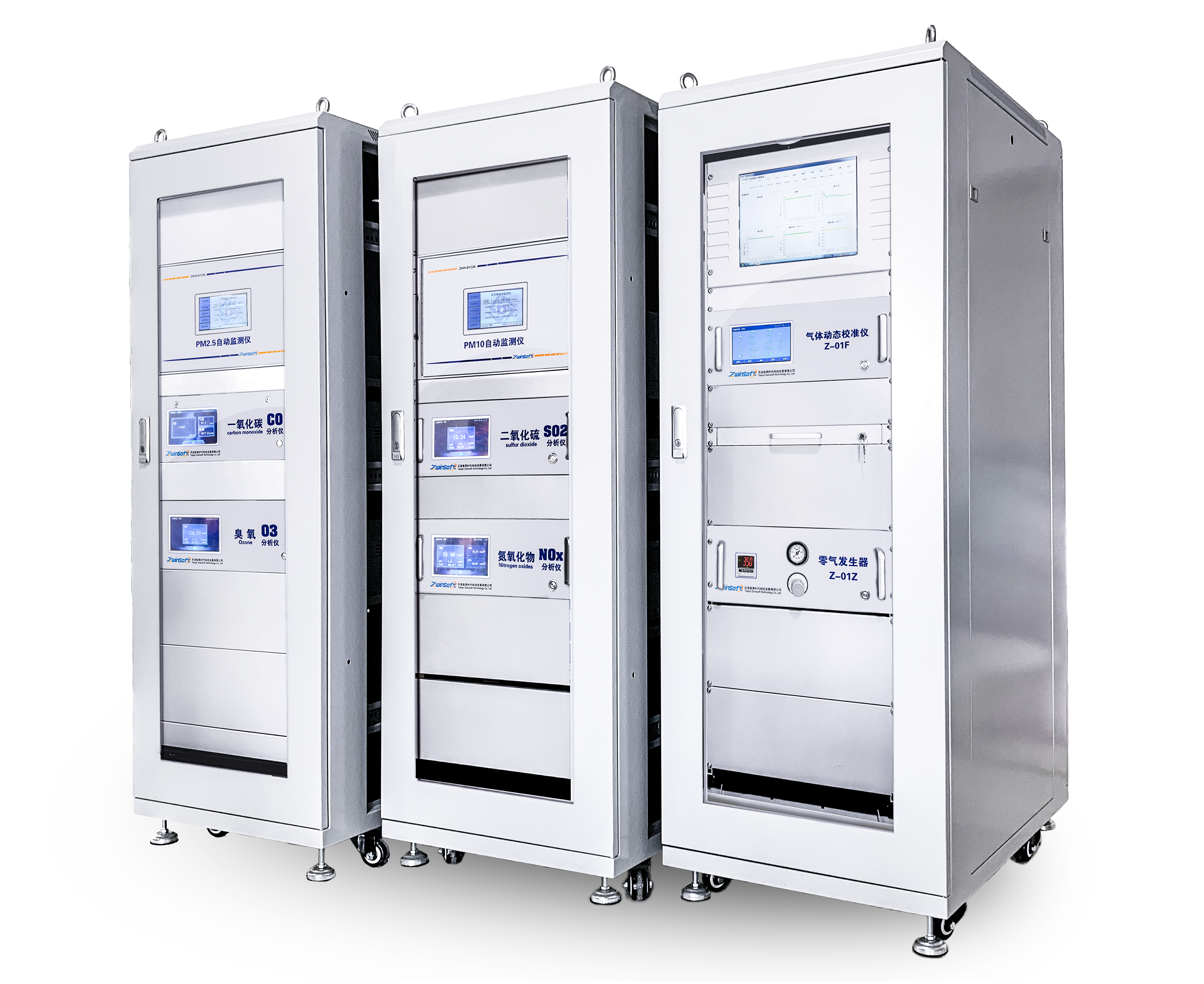

環境自動監測站采用標準國標方法監測，具有較高的檢測精度、準確度，抽屜式安裝結構，是我公司推出的一款用于提供環境自動監測控制系統的設備，可作為新增國控站、質控站、鄉鎮站或者區域空氣質量監測站的建設。

由PM10分析儀(B射線法)、PM2.5分析儀(B射線法)、S02分析儀(紫外熒光法)、NOx(化學分光法)、03分析儀(外吸收法)、CO分析儀(相關紅外吸收法)、零氣發生器、動態校準儀、氣體采樣系統、氣象監測、校準系統、城市影像等硬件、數據采集傳輸系統、監測站房等輔材組成。
